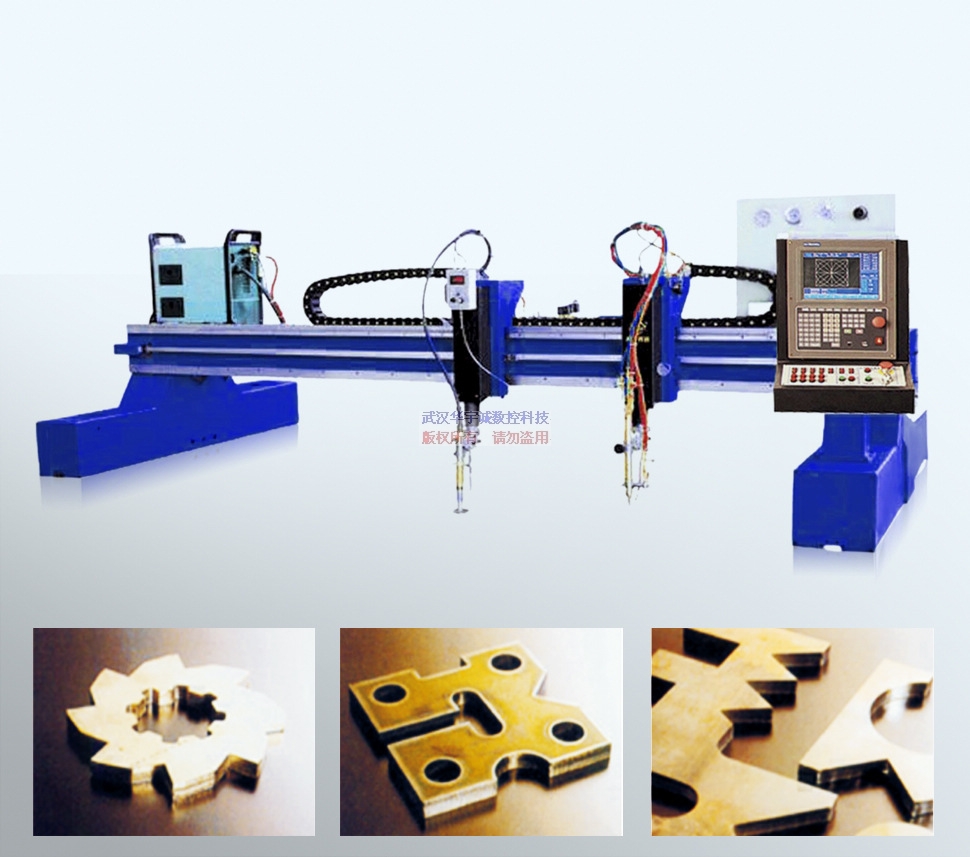

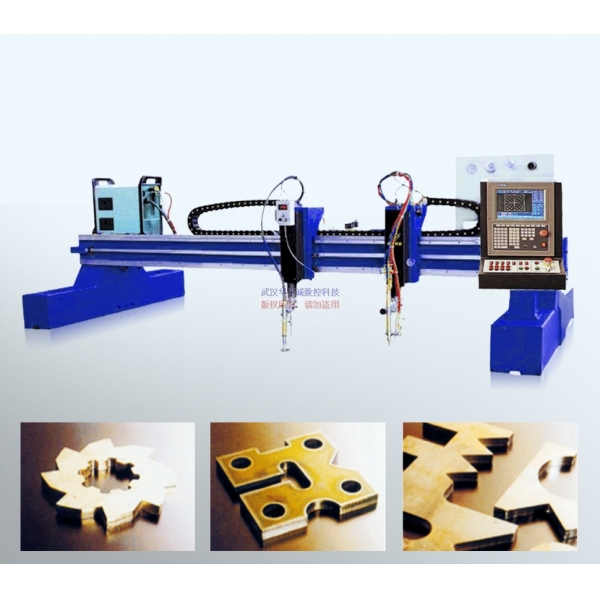

YC-4000B型　龙门式数控等离子切割机

   是针对金属板材下料的数控设备。能实现对各种金属材料按任意图形的下料切割。割口粗糙度可达25（▽2），切割后的割口面一般情况下不需要进行表面加工。具有自动化程度高、使用方便、精度高、可靠性高、操作、维护非常简便等优点，广泛适用于各种机械制造业中作金属板材的下料切割。配10.4″VGA彩色液晶显示器，系统带自动诊断功能。该型数控切割机為龙门式结构，横向跨度有3m、4m、5m、6m等多种规格，均采用双边伺服驱动，切割方式為火焰与等离子两用，带自动点火及自动调高装置。纵向导轨長度每节2m,可按用户要求配置加長导轨及加宽横梁跨距；还可根据用户要求配置多把割炬或异型切割和抽条切割两用。基本配置為：斯达特SH-2200H数控系统，外形尺寸4*6米，有效切割3.2*10.5米，两把数控割炬（2把火焰割炬或1把火焰+1把等离子割炬），均带自动点火及自动调高装置，进口双轴芯直線导轨、双边伺服驱动。

产品型号及技术参数：

产品主要特点：

   1.横梁：采用方管对焊结构，具有刚性好，精度高，自重轻，惯量小的特点。

   2.纵、横向驱动：均采用精密齿轮齿条（7级精度）传动。横向导轨采用台湾进口的直線导轨，纵向导轨是由精密加工的特质钢轨制成，保证了切割机的运行平稳，精度高，且经久耐用，清洁美观；减速采用行星齿轮减速器，可以非常完美的保证运行的精度和平衡度；

   3.纵向驱动架（端架）：两端装有水平导向轮，可调整驱动架底部偏心轮对导轨的压紧程度使整机在运动中保持稳定的导向。

   4.驱动系统為國产步进驱动，根据用户需要可选进口日本松下交流伺服驱动/國产伺服驱动，是整机更加平稳运行，速度变速范围更宽，加速时间短；

   5.升降體采用铝合金结构體，升降导向采用直線导轨，升降提升采用滚珠丝杠提升；

   6.简单易用的自动编程系统，使数控编程不再复杂，轻而易举；

   7.数控控制系统采用斯达特控制系统，具有稳定性和抗干扰能力。

设备现场切割及切割工件

服務承诺：机器运抵需方处，在确定需方具备安装条件的情况下，供方立即派员到现场进行安装、调试。

人员培训：供方在现场免费為需方培训操作和维修人员。

质 保 期：质保期自安装调试验收完毕之日算起，设备质保期為1年，质保期后，提供设备终身技术支持服務。在质保期内，如因产品质量本身的质量原因引起的任何缺陷，均有供方负责解决，所有费用均有供方承担，同时双方协商适度延長质保时间。

售后服務：机器出现故障，供方在接到反映后在2小时内给予乙方技术解决方案，如用户不能自行解决，供方技术人员必须在48小时内赶到现场排除故障。

设备验收：设备在需方安装调试完毕后，由供、需双方共同对设备进行交机验收。

验收标准：机械行业标准JB/T5102-99《坐标式气割机》，JB/T10045.3-1999《热切割气割质量和尺寸偏差》
